مشخصات محصول :

• رنج جریان: 10A
• تک پل
• قدرت قطع: 6KA
• منحنی C (تیپ موتوری)
• منحنی B (تیپ روشنایی)









کلید مینیاتوری تک پل 10 آمپر LS :

کد فنی: LS MCB-BKN 1P B/C10A

فیوز یا کلید مینیاتوری وسیله ایست ارزان جهت حفاظت از وسایل و افراد در لحظه اتصال کوتاه یا اضافه بار. این المان در سه نوع تک پل ، دو پل ، سه پل و چهار پل وجود دارد.

کلید مینیاتوری LS به عنوان یکی از بهترین انتخاب ها در خرید فیوز مینیاتوری به شمار میرود کیفیت ساخت بالا ، کارکرد خوب ، قیمت مناسب از ویژگی های این محصولات فیوز مینیاتوری ال اس می باشد، کلید مینیاتور ال اس رنج 2 آمپر تا 63 آمپر را شامل میشود و کاربردهای فراوانی در تابلوهای برق صنعتی ، تابلو های برق منازل و ، کنترل (خاموش و روشن کردن) یک مدار ساده و .... دارد.



شکل ظاهری :

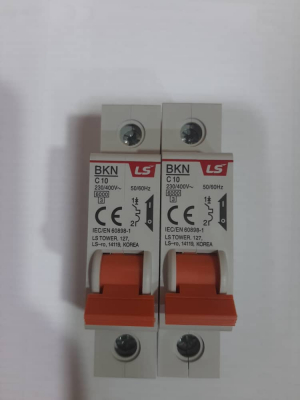

کلید مینیاتوری تک پل ال اس 10 آمپر سفید رنگ است و شبیه کلید مینیاتوری های قدیمی هیوندای دسته عملگر آن نارنجی میباشد، بالای کلید مینیاتوری سمت چپ برند LS به رنگ قرمز نقش بسته و پایین تر از آن کد قطعه نوشته شده و از آن پایین تر عبارت C10 که جریان نامی را به رنگ سبز نشان میدهد.

خط پایین تر ماکسیمم ولتاژ کاری را که 400 ولت است نشان میدهد و پایین تر از آن داخل یک مستطیل عدد 6000 نقش بسته که جریان لحظه ایی را نمایش میدهد که به معنی حداکثر جریان مقاومت کلید مینیاتوری تک پل LS BKN C10 است.

سمت چپ این نوشته ها نقشه برق و وایرینگ فیوز مینیاتوری کشیده شده است ، این کلید مینیاتوری برعکس پسرعموی هیوندای خود از کنار نوشته و یا عبارت خاصی ندارد ولی شباهت زیادی بهم دارند.







نتیجه گیری :

کلید مینیاتوری تک پل 10 آمپر LS تقریبا شبیه رنج پایین تر از خود کارایی دارد به این معنی که در مدارهای کنترل و فرمان از این کلید بسیار استفاده میشود و برای روشنایی هم دیده شده که اگر جریان مجموع لامپ های تک فازی که میخواهیم با این کلید مینیاتوری روشن کنیم ، زیر 8 آمپر باشد میتوانیم از این کلید مینیاتوری استفاده کنیم و اگر بالاتر بود باید برویم سراغ رنج بالاتر ، در مواردی هم از کلید مینیاتوری تک پل LS BKN C10 برای راه اندازی و روشن کردن الکتروموتور تکفاز استفاده میشود که این الکتروموتور نباید قدرتش از 1.5KW بیشتر باشد. البته این کلید مینیاتوری جاهای دیگر هم کاربرد دارد مثل راه اندازی ترانس ها و یا شیر های برقی خاص و ....
